Φ114-Φ340無縫鋼管超聲探傷儀器

工業的快速發展，使得無縫鋼管的需求量大增，根據Φ114-Φ340無縫鋼管生產的需要，我公司為此生產一臺NUTM340型超聲探傷設備，本設備是我單位研制生產系列自動檢測設備的一種，將用于碳鋼、合金鋼、不銹鋼等無縫鋼管及棒材的缺陷無損探傷檢測。

無縫鋼管超聲探傷儀器主要部件

（1）超聲波探頭及跟蹤系統

（2）橫梁及探頭行走系統 （ 含觀察檢修平臺）

（3）原地旋轉輥道系統 (包含短樣管調試輥道）

（4）32通道超聲探傷儀

（5）管端擋料裝置

（6）上料系統

（7）下料系統

（8）氣動裝置

（9）水路系統

（10）電控系統

（11）監控系統

（12）檢測軟件系統

整套設備占地約：長20m X寬8m X高2.5m。

無縫鋼管超聲探傷儀器探傷檢測流程

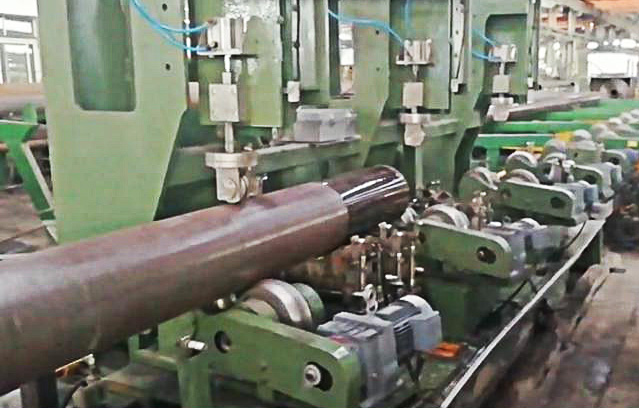

設備采用水膜法對無縫鋼管進行超聲自動檢測。檢測過程為管材通過吊裝至上料臺架，上料機構將管材平穩放至原地旋轉輥道，旋轉輥道帶動管材原地旋轉；此時，探頭及跟蹤系統從起始位置駛出，感應器感應到管材后探頭依次落至管材表面，先對管材端部進行圓周檢測。然后探傷系統勻速直線行進，對整只鋼管進行探傷；探傷完成后下料機構將鋼管翻至下料臺架，探傷儀器給出相應探傷結果，有傷處進行標傷報警處理；整個探傷過程由監控系統監控，保證120%的檢測覆蓋，實現對工件的全覆蓋檢測。

無縫鋼管設備主要技術參數

（1） 檢測缺陷類型：無縫鋼管縱向、橫向缺陷、測厚

（2）檢測速度：0-6米/分鐘。

（3）覆蓋率：≥120%。

（4）管端盲區長度：≤150mm。

（5）漏報率：≤0%。

（6）誤報率：≤1.0%。

（7）信噪比：≥8dB。

（8）超聲的內外壁靈敏度差：≤3dB

（9）超聲周向靈敏度差：≤2dB

（10）噴標位置誤差：±50mm

（11）采用中文操作平臺，操作者能在屏幕上看到中文檢測結果。設備操作控制臺按鈕以中文標識顯示。

（12）系統具有計算機實時數據顯示、存儲功能。

（13）系統工業計算機配備主頻在2.5G以上、4G內存、1T硬盤、Windows 7操作系統平臺，25寸液晶顯示器。
