方管超聲波探傷設備介紹

方管超聲波探傷設備主要用于方管在線自動檢測，方管經由系統控制的傳輸到原地旋轉輥道，進入探傷區域，然后平穩進入探頭，完成對方管焊縫的全覆蓋檢測，視方管有無缺陷，如有缺陷鋼管聲光報警，并且整個檢測過程采用PLC控制，可實現手動、自動、等控制方式探傷。

設備詳細介紹及報價請聯系  李經理189-311-80976

方管超聲波探傷設備部件

1.檢測行走平臺             2.探頭系統升降裝置           3.探頭跟蹤裝置              4. 電控系統

5.八通道超聲儀器         6.打標裝置                          7.氣路系統                     8.供水系統

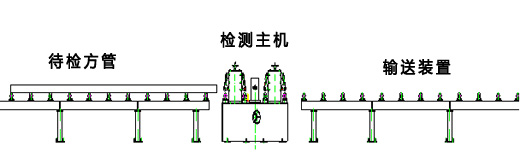

方管探傷設備流程圖

方管超聲波探傷設備探傷方法

八通超聲探傷

方管焊縫水膜法    超聲8通道

方管超聲波探傷設備主要參數

信噪比：≥8dB

穩定性：±1dB

漏報率：0％

誤報率：≤2％

端部不可探盲區：200mm

探傷速度：0—30m/min

方管超聲波探傷設備探傷檢測參數

1.方管尺寸：120X120-300X400mm

2.方管壁厚：4～16mm

3.鋼    級：Q235；Q345；APISPEC5L  A  B；X42—X80, max.X120

4.方管長度: 8m～12.3 m

5.焊縫寬度：10～15mm

6.方管直度：0.2%

7.焊道偏移：≤1.5mm/ m

8.探傷執行標準: GBT5777-2008 ，YB 4082-2000及用戶附加技術要求

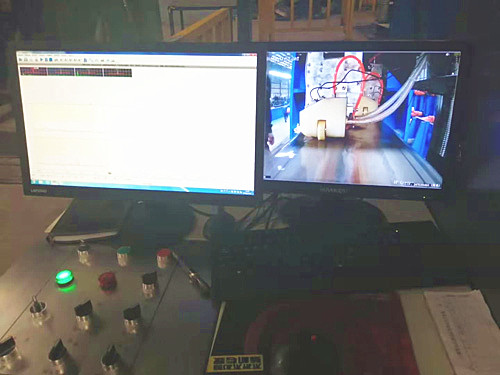

方管探傷設備操作臺展示

方管超聲波探傷設備優勢

靈敏度余量大于50 dB。

垂直線性誤差小于3%。

WINDOWS操作界面。

分辨率：≥30dB

水平線性誤差小于0.5%。

自動缺陷波捕捉和記錄。

缺陷定位和定量讀數。

自動報警和噴標輸出。

探傷記錄報告和探傷統計報表輸出。

電腦全數字式參數調整，存儲與參數重現。

實時阻抗平面和時基掃描顯示模式

頻率范圍：64～5MHz

增益：0～100dB,每檔1/6 dB可調。

可輸出聲光報警、延時打標及分選信號。

快速電子自動平衡和數字相位自動旋轉。

方管超聲波探傷設備生產標準

按GB/T5777-2008、YB/T4082-2000等標準制做。

標準樣管傷的等級：暫定用300X400、120X120規格樣管。樣管要求：彎曲度≤1/1000mm，長8米，人工傷的類型：槽型傷，長40毫米；執行YB4082-2000及GB/T5777-2008  L3級標準。

長期的科學研究和生產實踐中，我們綜合國內無損檢測設備的特點，消化吸收國外設備的特長，根據我國鋼鐵產品結構，研制生產了適合多種鋼管的自動探傷設備。電控采用傳感技術和微機控制，可實現全自動化探傷。大中小口徑的渦流、超聲在線自動檢測設備，全部通過檢測中心的認證，其中近十余項達到國內先進水平。在大口徑渦流，超聲波智能在線檢測的關鍵核心技術上取得突破，取得了完全自主知識產權和國內先進的科技成果，形成渦流、超聲系列化成套裝備。目前產品達到或高于行業標準，技術水平高于國內，渦流探傷設備、超聲探傷設備的探傷范圍為∮5-∮1500。
